Ah ba tiens! Te revoilà ami lecteur.
J'imagine que suite à mon dernier billet sur la vie de Jean-Claude, tu t'es empressé d'acheter un JeeNode, fougeux que tu es.
Et du coup tu te retrouves devant çà:
Je vois bien ton désarroi. Personne ne t'avais prévenu. Hey ba ouais, il va falloir faire resurgir tes vieux cours d'EMT du passé et souder tout çà.
Alors attention, que çà soit bien clair, on dit bien souder et pas soudre, parce que si tu dis soudre, tu disparais... hoho... hum passons.
Si jamais tu veux la version originale, tu peux aller sur le blog de Jean-Claude.
C'est sûr ces Slaves savent souder sans soucis
Allez, on y va, on se lance, on y croit, on n'a pas peur.

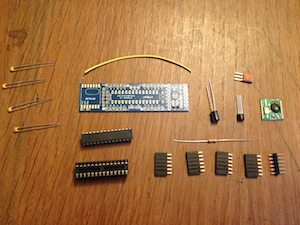

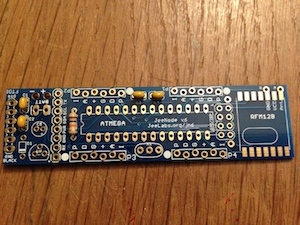

On est donc devant çà:
Alors, ma petite astuce, mon petit plus à moi, c'est de remplacer cette saloperie de header tout pourrit vendu avec le kit par des headers à angle droit vendus dans la boutique de Jean-Claude.

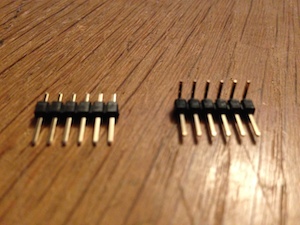

Regarde bien; à gauche, le tout pourrit, et à droite, le moins pourrit:
Je crois que la photo parle d'elle même, c'est flagrant.
Non mais à la base, la soudure c'est pas mon truc, alors forcément si en plus y'a des pièges, çà peut énerver.
Bref, gardons çà pour plus tard, et continuons.

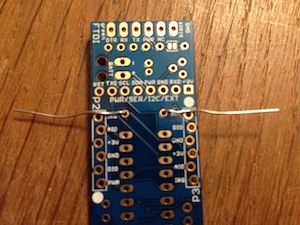

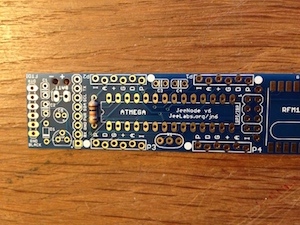

Commençons donc par la résistance. Met la résistance dans son emplacement R1, retourne le tout, et soude les pates:

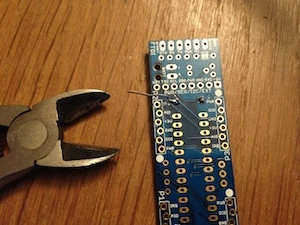

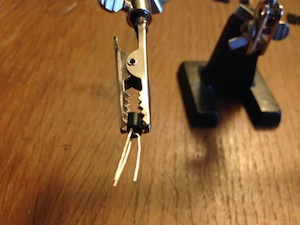

Ensuite tu peux couper les pates (admire au passage la mise en scène avec la pince sur cette photo):
Et hop! Une résistance soudée! BRAVO! Tu voies qu'ils servent enfin à quelque chose tes cours d'EMT du collège:

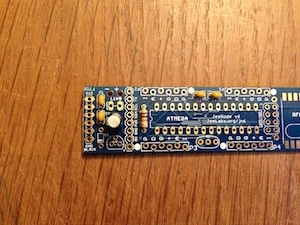

Ensuite tu fais la même chose avec les 4 petits condensateurs:
Alors là attention, accroche-toi bien, il y a une difficulté. Nous attaquons l'étape dites du GROS CONDENSATEUR. Oui je sais çà fait peur, mais c'est fait exprès. Car le gros condensateur est polarisé.
Alors, d'après toi, est-ce que çà veut dire que:
- Il est le héro du dernier San Antonio
- Il s'est fait prendre au Polaroïd
- Il cherche constamment un mec qui s'appellerait Risé mais qui ne serait jamais là
- Contrairement à d'autres gros condensateurs, il n'est pas la risé des petits condensateurs
- Y'a un sens et faut faire gaffe (en gros)
Oui ok, donc oui y'a un sens et faut faire gaffe: la pate la plus longue est le +, et se trouve donc à droite. Voilà c'est tout:
Passons maintenant au régulateur de tension. La aussi y'a un sens, mais maintenant que tu es bien chaud, je te vois mal te gourer sur celui-là.

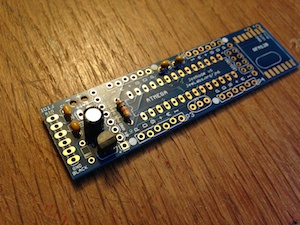

Commence donc par tordre la pate du milieu:
Et sinon, tu connais l'histoire de Hop! le régulateur ? Bon va c'est un régulateur qui passe et puis Hop! le régulateur:

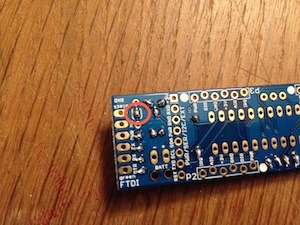

Ensuite, si sur la photo suivante il y a un cercle rouge, ce n'est pas parce qu'il faut dessiner un rond au feutre rouge sur le JeeNode. Non pas du tout, c'est juste pour t'indiquer l'endroit où il faut mettre un peu de soudure.
Alors oui, avant il y avait une diode à cet endroit, mais Jean-Claude s'est dit que finalement çà ne servait à rien. Du coup il faut relier les deux machins. Voilà. Et oui, machin c'est le terme technique qui convient:
Attention accroche toi bien, tu vas maintenant enchainer 54 soudures d'affilée!
D'abord le support du chip:
Ensuite les 4 headers de port:
Voilà, tu l'as fait. Tu dois te sentir super fort maintenant.

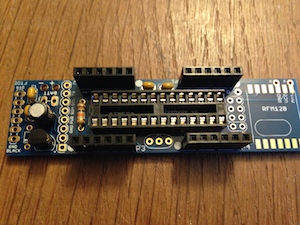

Je te vois même esquisser un sourire "LOL trop facile" quand vient le tour du résonnateur:
Je te conseille quand même de moins faire le malin, car c'est avec la prochaine étape que tu vas commencer à bien transpirer des doigts.

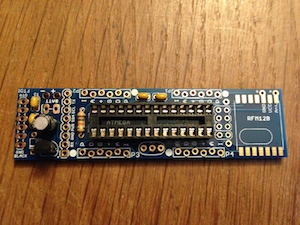

Non, tu ne rêves pas, tu vas effectivement souder le composant RFM12B comme tu penses que tu dois le faire. Et fait bien gaffe parce qu'il y a un sens, donc regarde bien la photo.
On va commencer par mettre un peu de soudure sur un emplacement du composant, genre en haut à gauche:

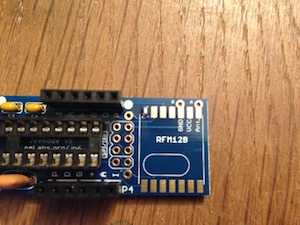

Le but maintenant est de positionner le RFM12B correctement, puis de chauffer la soudure préalablement posée pour la liquéfier. Et quand ca refroidit, le RFM12B doit être bien en place, comme ceci:
A partir de là tu peux finir de le souder tout partout sauf au niveau du trou qui a un A à côté. Celui-là c'est pour l'antenne.

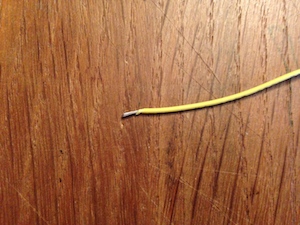

Dénude donc un peu l'antenne, fait la passer dans ce trou, et soude la:
Enfin, c'est au tout du port FTDI. Et c'est là que tu me remercies pour l'astuce du header à angle droit. Tu vas voir comme c'est facile avec ce header. Si tu es joueur, essaye donc de souder le header fourni avec le kit à la place, puis ouvre la fenêtre et jete le tout dehors en gueulant.

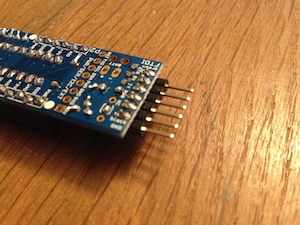

Bon bref, voilà le bon header bien soudé:

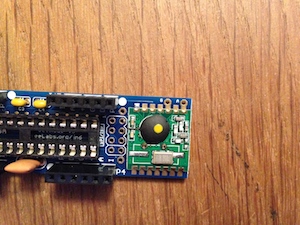

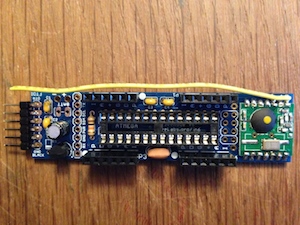

ET TADA ! Tu as soudé ton premier JeeNode, bravo je suis fier de toi:

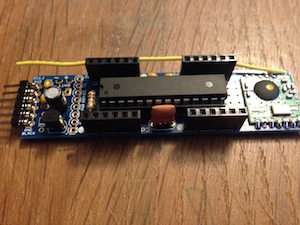

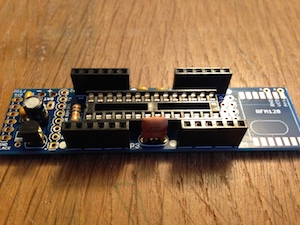

Ca mérite même une deuxième photo tiens:
Donc voilà, c'est fini. Tu peux maintenant exposer ton JeeNode dans ton salon pour bien montrer à tout le monde que tu es un pro en électronique, un vrai. Un de ceux qui savent ce qui se cache derrière des termes techniques tels que machin et Y'a un sens et faut faire gaffe.
Sinon, dans un futur plus ou moins proche, je t'expliquerai comment le programmer, lui ajouter des capteurs...
Mais pour l'instant, je te dis à la prochaine, et n'oublie pas d'éteindre ton fer à souder avant de partir.
