Ami jeenodeur, bien le bonjour.

Aujourd'hui ta mission sera d'uploader un nouveau sketch dans ton magnifique JeeNode pour remplacer le sketch RF12demo.

Pour rappel, par sketch je ne parle pas du jeu d'acteur dont le but est de te faire hurler de rire, comme par exemple celui-ci:

Les Nuls - Professeur Thibault - La mouche qui... par les-nuls

Non non non, dans l'univers Arduino, un sketch est la façon de dire programme. Je ne sais absolument pas d'où ça vient et pourquoi ils ont choisi ce nom là. Peut-être qu'à la base c'était une énorme blague, j'en sais rien, je ne veux pas savoir, laisse moi tranquille, merci.

Ah, alors on me fait signe dans mon oreillette qu'en français on dit croquis, du coup oublie tout ce que je viens de dire, nous allons donc écrire un croq... ho non c'est trop naze, on va garder sketch.

Alors c'est l'histoire d'un Italien, un Allemand et un Belge...

Pour commencer, il faut installer la jeelib, qui est la lib de base pour les JeeNode. Sur MacOS, c'est comme ça que ça se passe:

$ cd ~/Documents/Arduino/libraries/
$ git clone https://github.com/jcw/jeelib

Puis relance l'IDE Arduino.

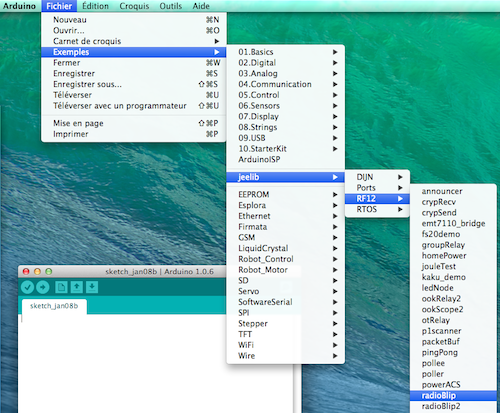

Ensuite va dans Ficher > Exemples > jeelib > RF12 > radioBlip:

Une fenêtre s'ouvre avec le sketch radioBlip. Celui-ci envoie un message toutes les 60 secondes, avec comme payload un compteur qui s'incrémente. Nous allons le modifier un peu.

Tout d'abord, remplace la ligne:

rf12_initialize(22, RF12_868MHZ, 5);

par celle-ci:

rf12_initialize(16, RF12_868MHZ, 212);

En effet, dans ce sketch le numéro de node et le groupe sont en dûr. C'est mal mais on va vivre avec. On le modifie juste pour mettre les bonnes valeurs: c'est le node 16 du groupe 212 qui fera tourner ce sketch.

Puis, on va faire en sorte d'envoyer des messages plus souvent, genre toutes les 10 secondes. Change cette ligne:

Sleepy::loseSomeTime(60000);

par:

Sleepy::loseSomeTime(10000);

Sauvegarde le fichier ainsi modifié.

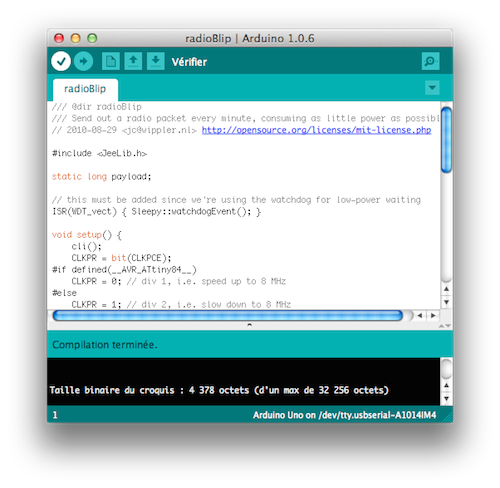

Clique maintenant sur le bouton Vérifier pour compiler le sketch. Si tout va bien, le message Compilation terminée s'affiche sans erreur. Sinon, eh ba... bon courage:

Maintenant on va uploader le sketch. Branche ton JeeNode sélectionne le dans Outils > Port série (genre /dev/tty.usbserial-AH019ZSM).

Fait bien attention à ne pas sélectionner le JeeLink de test si tu l'as laissé branché sur ton ordi.

Ensuite clique sur la deuxième icone qui s'appelle... QUOI?!... non mais... qu'est-ce que c'est que ce.... ouaw... ok. Bon, donc cette deuxième icône s'appelle Téléverser, qui permet donc de... téléverser un croquis. Voilà voilà. On n'a pas peur du ridicule, non non.

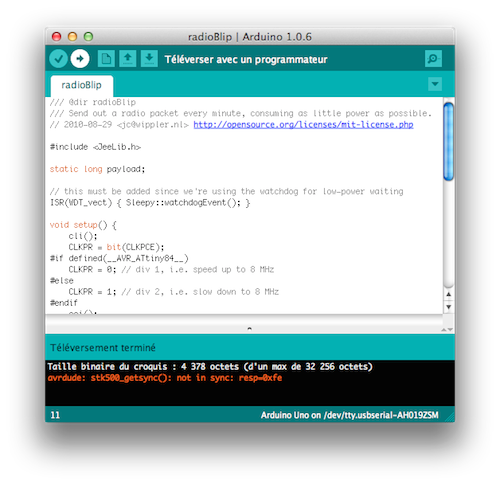

Et donc, si le téléversement foire lamentablement avec le message avrdude: stk500_getsync(): not in sync: resp=0xfe c'est que nous sommes face à un problème de drivers! TADAAAAAAAAA!

Oui ça fait toujours peur, mais ne t'inquiète pas j'ai la solution: rend toi sur cette page et télécharge le fichier qui correspond à ta machine. Par exemple en ce qui me concerne j'ai besoin du fichier Mac OS X 2.2.18 pour x64 (64-bit).

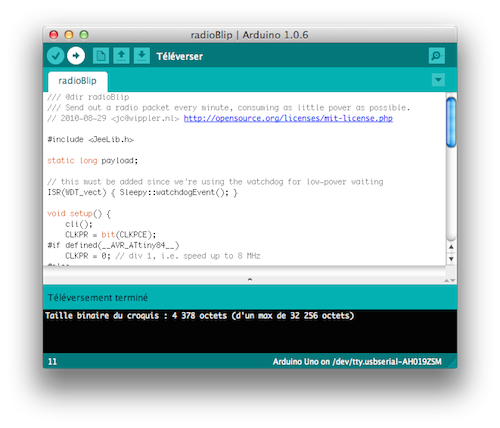

Ensuite on installe les drivers, on débranche puis rebranche le USB HUB, et on retente le... téléversement donc (non je ne m'y ferai pas, c'est pas possible). Et là, maintenant, ça doit être bon:

"Hey mais c'est super !" te dis-tu, "Mais... et maintenant ? Qu'est-ce que quoi ?". Alors dèjà tu te calmes, tu respires à fond, et tu me laisses continuer.

Branche donc ton JeeLink de test, et sélectionne le dans Outils > Port série (ex: /dev/tty.usbserial-A1014IM4), puis affiche Outils > Moniteur série. Voyons-voir ce que reçoit notre ami JeeLink.

Tu dois voir apparaitre un nouveau message toutes les 10 secondes en provenance du node 16, avec un compteur qui s'incrémente:

OK 16 1 0 0 0
OK 16 2 0 0 0
OK 16 3 0 0 0
OK 16 4 0 0 0

Wouhou ! Trop la fête ! Tu viens d'uploader un sketch que tu as modifié sur ton JeeNode, et ça fonctionne ! Tu trouves pas ça génial ? ... Comment ça bof ? Il t'en faut plus pour être impressionné ?

Okaaayyy, défi accepté.

On se retrouve bientôt pour t'en mettre plein les mirettes.

Repose toi bien mon ami, car je vais avoir besoin de toute ton attention la prochaine fois.

A+ Arthus.
